Andamios perimetrales fijos – Parte 05

Normas de seguridad en el montaje y utilización

Superficie de montaje

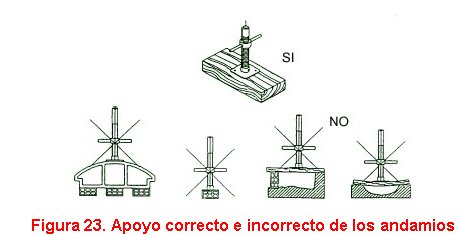

Los andamios deben montarse sobre una superficie plana y compactada o en su defecto sobre tablas, tablones planos de reparto o durmientes y debe estar claveteado en la base de apoyo del andamio. No se debe permitir el apoyo sobre ladrillos, bovedillas, etc.;. (Fig. 23)

Amarres

Los amarres del andamio a la fachada deben realizarse cuando la estructura alcance el nivel de amarre previsto en el proyecto. La disposición y el número de amarres deben estar definidos en el plano de montaje. Deben ser capaces de soportar las cargas horizontales, tanto perpendiculares como paralelas a la fachada, es decir, el amarre traslada al anclaje situado en la fachada todas las acciones horizontales que la estructura soporta. Como pautas a seguir se aconseja instalar un amarre cada 24 m 2 cuando hay red y cada 12 m 2 cuando no hay red.

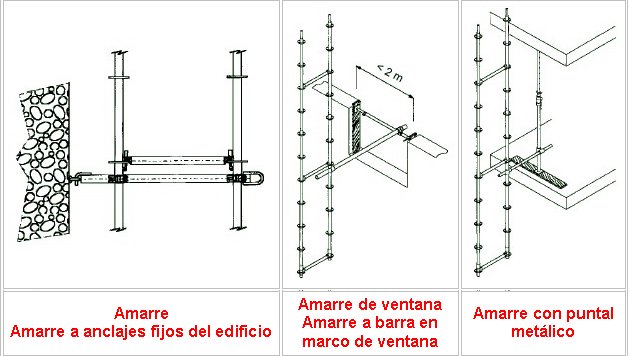

Existen distintos tipos de amarres según los casos; en la Fig. 24 se pueden observar tres tipos.

En la instalación de los amarres se deben tomar las siguientes precauciones:

•  No dejar ninguna fila de pies sin amarrar.

•  Amarrar siempre todos los pies del primer y último nivel.

•  Colocar los amarres al tresbolillo.

Utilización

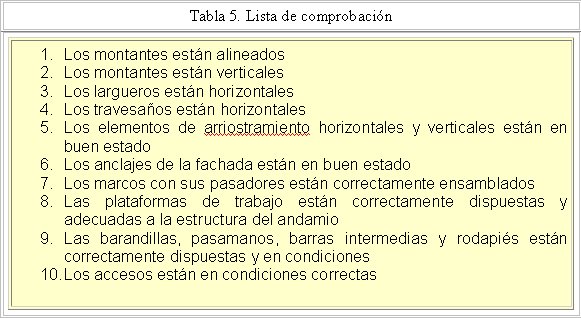

Los andamios deben inspeccionarse antes de iniciar la jornada laboral o después de verse afectado por cualquier inclemencia atmosférica, en especial el viento. En la Tabla 5 se indica una lista de comprobación que facilita dicha inspección.

En caso de detectar cualquier anomalía se debe subsanar de inmediato o según su importancia clausurar la zona donde se encuentre pudiendo seguir trabajando en las zonas seguras.

El acceso a la zona de trabajo por parte de los operarios se debe hacer siempre por las escaleras o pasarelas instaladas al efecto.

Los operarios de montaje o desmontaje así como los que vayan a trabajar en el andamio montado deberán utilizar los elementos de protección individual que se indican en el apartado correspondiente de esta NTP

Desmontaje

El desmontaje del andamio debe realizarse en orden inverso al indicado para el montaje y en presencia de un técnico competente.

Está totalmente prohibido lanzar desde cualquier altura los distintos elementos que componen el andamio. Se deben utilizar mecanismos de elevación o descenso convenientemente sujetos.

Los distintos elementos del andamio deben acopiarse y retirarse lo más rápidamente posible al almacén.

Otras normas

Complementariamente es conveniente la instalación de redes o lonas en toda la zona de la estructura que dé a la calle desde las bases de nivelación hasta la cota más alta y desde un extremo a otro del andamio incluidos los laterales; las redes pueden ser de alto grado de permeabilidad al aire (60 gr/m 2 ), de menor permeabilidad pero mayor calidad (100 gr/m 2 ) e impermeables al aire (lonas). La utilización de los dos primeros tipos de redes es aconsejable pero se debe tener en cuenta que su utilización modifica la cantidad y/o tipo de amarre que llevará el andamio. Las lonas están totalmente desaconsejadas.

Por otro lado se deberían instalar marquesinas protectoras en voladizo a la altura de la primera planta para la recogida de objetos o materiales caídos de forma incontrolada hacia el exterior del andamio. En el caso de instalación de lonas de protección se ha de tener en cuenta la salida del viento para evitar desplomes totales o parciales de la estructura.

Cuando por problemas de espacio deban pasar personas propias o ajenas a la obra por debajo del andamio se deberán instalar bajo el mismo cualquier sistema de recogida de objetos o materiales de suficiente resistencia.

Riesgo de electrocución

Para prevenir el riesgo de electrocución consideramos dos casos según se trate de líneas de AT o BT

Líneas de AT

Solicitar por escrito a la compañía eléctrica la descarga de la línea, su desvío o su elevación.

Si no se pueden realizar alguna de las medidas anteriores, se deben establecer unas distancias mínimas de seguridad desde el punto más cercano del andamio a la línea de AT que según indica el Reglamento de Líneas Eléctricas de Alta Tensión son:

•  Tensión < 66.000 V 3 m

•  Tensión > 66.000 V 5 m

Líneas de BT

Solicitar por escrito a la compañía eléctrica el desvío de la línea eléctrica.

Si no se puede desviar la línea se deben colocar vainas aislantes sobre los conductores y caperuzas aislantes sobre los aisladores.

Riesgo de caídas al mismo nivel

Se debe evitar la acumulación de suciedad, objetos diversos y materiales innecesarios sobre las plataformas de trabajo.

Todo el personal que trabaje sobre el andamio deberá estar adiestrado para que mantenga ordenada su zona de trabajo y deje libre el suelo de herramientas, cables, materiales, etc. utilizados para realizar su trabajo; para ello es conveniente disponer de cajas para depositar los útiles necesarios para realizar su trabajo. En cualquier caso una vez finalizada la jornada laboral se deben dejar libres todas las superficies de trabajo.
