Andamios perimetrales fijos – Parte 01

Definición

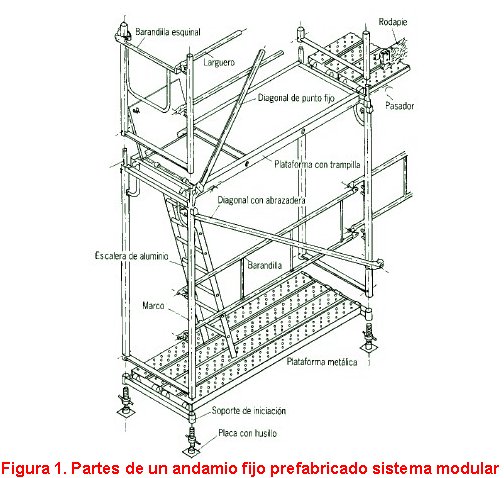

Los andamios fijos perimetrales de sistema modular son estructuras provisionales de una altura máxima habitual de 30 m, aunque en muchos casos es superada, que sirven para la sustentación de las distintas plataformas de trabajo situadas a distintas alturas; cumplen según los casos funciones de servicio, carga y protección. Las distintas partes que componen un andamio fijo prefabricado sistema modular se pueden ver en la Fig. 1.

Clasificación y utilización

Clasificación de andamios perimetrales

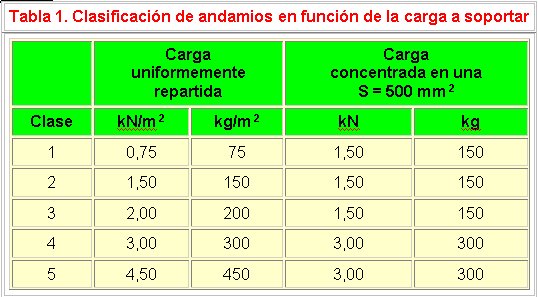

Estos andamios se clasifican en seis clases teniendo en cuenta las cargas que deban soportar las plataformas de trabajo ya sean uniformemente repartidas o concentradas en una superficie determinada. (Norma UNE 76-502-90). Ver Tabla 1.

Tanto las plataformas como sus correspondientes soportes deben ser capaces de resistir las cargas especificadas en la Tabla 1 teniendo en cuenta además que ninguna plataforma debe tener una capacidad de resistencia inferior a la indicada para los andamios de clase 2 con las siguientes consideraciones:

•  Su flecha máxima no debe exceder 1/100 de la separación entre apoyos cuando esté sometida a una carga concentrada en una superficie de 500 x 500 mm 2 .

•  Si la separación entre apoyos es de 2 m o superior y una de ellas está sometida a una carga concentrada en una superficie de 500 x 500 mm 2 , la diferencia máxima de nivel entre dos plataformas contiguas una cargada y otra no, no será superior a 20 mm.

Utilización

En función de la clasificación dada los andamios de clase 1, 2 y 3 se utilizan para trabajos de limpieza, pintura, carpintería, tejadores, revestimientos de fachadas, saneamientos y en la industria en general para trabajos diversos en altura.

Los andamios de clase 4, 5 y 6 son andamios de protección, aunque también se utilizan para trabajos en hormigón o en muros, rehabilitación de fachadas, construcciones industriales y en otros casos que exijan un andamio ancho de gran capacidad de carga.

Échafaudages de pied fixes
Metal scaffold

Redactor:

José Mª Tamborero del Pino
Ingeniero Industrial
